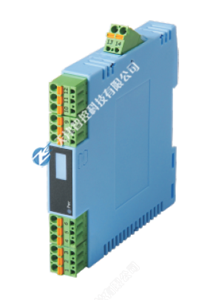

智能溫度變送器（熱電阻輸入）ZK6921
| ZK6921 | ||
 | ||
| 2入2出 |
概述 . 主要技術規格
接受熱電阻信號輸入，經過隔離變送輸出標準的直流信號至控制系統或其它儀表。
智能型的溫度變送器，有USB編程接口，可以用適配電纜連接這個溫度變送器和PC機，在PC機上通過軟件編程設定輸入的熱電偶類型和測量范圍。
雙通道，兩路輸入，兩路輸出。該溫度變送器采用獨立的直流電源供電，輸入-輸出-電源各通道之間隔離。
標準的35mmDIN 導軌卡式安裝?？砂尾宓慕泳€插頭端子，彈簧壓緊連接。
該產品可以與單元組合儀表及DCS、PLC等系統配套使用，廣泛應用于工業生產過程的各種溫度檢測和控制系統。
● 供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：< 65mA
● 輸入
（可以通過PC機及軟件編程設定）
熱電阻：Pt100、Pt200、Pt500、Pt1000、Cu50等
溫度量程范圍：根據連接的傳感器類型（參見量程表）
熱電阻傳感器連接形式：支持2、3、4線制接法
允許導線電阻：每條導線在15Ω以下
● 輸出
輸出電流：4～20mA；其它指定電流
輸出電壓：1～5V；其它指定電壓
負載電阻：4～20mA 輸出時 ≤350Ω（出廠默認，可指定負載）
1～5V輸出時 ≥100KΩ
● 綜合通用參數
標準精度：±0.1%（參見熱電偶量程及測量誤差表）
溫度漂移：0.01%F.S./℃
響應時間：< 0.4s
隔離能力：輸入-輸出-電源之間 2.5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC
工作環境溫度：-20℃～+60℃
儲存環境溫度：-40℃～+80℃
機殼材質/防護等級：阻燃ABS/IP20
外形尺寸：16×116×110（mm）
